DJ-6595B小型氣象八要素測量系統用于對空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、總輻射、光合有效輻射進行長期監測，監測的數據將源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。? ?
系統介紹：
DJ-6595B小型氣象八要素測量系統用于對空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、總輻射、光合有效輻射進行長期監測，監測的數據將源源不斷的上傳到云平臺，并且可以通過瀏覽器訪問采集的數據，實現足不出戶就能對設備進行監控。

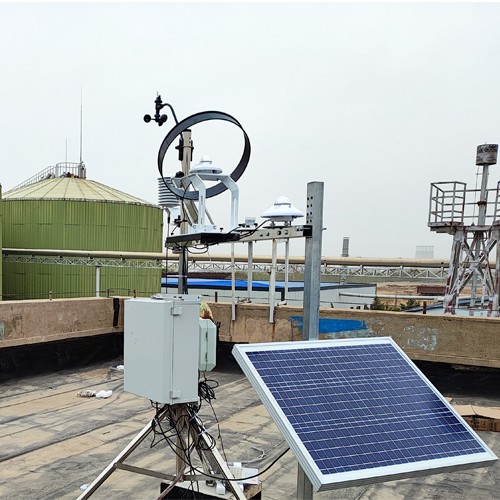

小型氣象八要素測量系統由傳感器、數據采集器、電源系統、安裝支架等部分組成。氣象傳感器具有高精度高可靠性的特點。數據采集器具有數據采集、數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于氣象、環保、農林、水文、軍事、倉儲、科學研究等領域。
特點：
支持空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、總輻射等傳感器，其他的傳感器可根據需要選擇。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、總輻射、光合有效輻射。
可擴展測量參數：
土壤水分、土壤溫度、土壤電導率、土壤水勢等。
應用領域：
各大高校、科研機構用于氣象、環境監測、交通運輸、軍事、農林、水文、極地考察等諸多領域。
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20°C 到+70°C，使用外部電池低溫可擴展至-40℃ | |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
空氣溫濕度氣壓傳感器 | 圖片 | |
信號輸出類型 | RS485接口Modbus協議 | |
供電電壓 | 3.6-24V DC或2.7-16V DC直流 | |
相對濕度 | 量程：0-100% 分辨率：0.01% 精度：最高±1.8%RH | |
溫度 | 量程：-40-80℃ 分辨率：0.01℃ 精度：最高±0.2℃ | |
氣壓 | 量程：300-1100mbar 分辨率：0.1mbar 精度：±0.15mbar（相對精度），±1mbar（絕對精度） | |
防護等級 | IP56 | |
運行環境 | -40-85℃ | |
默認線纜長度 | 2米，線纜長度可以按要求定制 | |
風速風向傳感器 | ||
風速傳感器類型 | 固態磁性傳感器 |
|
風向傳感器類型 | 風向標和電位器 | |
風速測量范圍 | 0.5-89m/s | |
風向測量范圍 | 0-360° | |
風速精度 | 1m/s 或者 ±5% | |
風向精度 | ±3° | |
風速分辨率 | 0.1m/s | |
風向分辨率 | 1° | |
尺寸(長x寬x高) | 381 mm x 38 mm x 457 mm | |
重量 | 1.332 kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
翻斗式雨量計 | ||
傳感器類型 | 帶干簧管的翻斗 |
|
雨水收集面積 | 214 cm2 | |
電纜長度 | 12米 | |
雨量計材料 | 抗紫外線的ABS材料 | |
雨量精度 | 降雨速率達到250mm/hr時，精度為降雨總量的±3% 其他情況下，精度為0.01"/0.2mm，以較大者為準 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直徑x高) | 16.5cm*24cm（不包含防鳥真的高度） | |
重量 | 1.8kg | |
使用環境溫度 | -40 to 65 °C | |
使用環境濕度 | 0-100% | |
總輻射傳感器 | ||
測量參數 | 總輻射 | |
工作電壓 | 5-24V DC | |
運行電流 | 300uA | |
靈敏度 | 1.25 mV/W·m-2 | |
校準因子 | 0.8 W·m-2/mV | |
校準不確定度 | 小于3 % | |
校準輸出范圍 | 0-2.5V | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W·m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍 | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃；0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 140 克 | |
電纜 | 5 m信號屏蔽雙絞線；（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）；高質量尾纖引線 | |
光量子傳感器 | ||
測量參數 | 光合有效輻射 | |
工作電壓 | 5-24V DC | |
電流 | 300uA | |
輸出范圍 | 0-2.5V | |
靈敏度 | 0.6mV·umol m?2·s?1 | |
校準因子 | 1.6umol m?2·s?1/mV | |
校準不確定度 | ±5 % | |
測量重復性 | 小于 0.5 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高4000 umol m?2·s?1 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 370 至 650nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | -20至50℃小于0.5% | |
操作環境 | -20 至60 ℃；0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 140 克 | |
電纜 | 5 m信號屏蔽雙絞線；（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）；高質量尾纖引線 | |
T20W (20W太陽能供電套件) | ||
太陽能組件技術參數 | | |
額定峰值功率 | 20W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 1.10A | |
短路電流（Isc） | 1.197 | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
