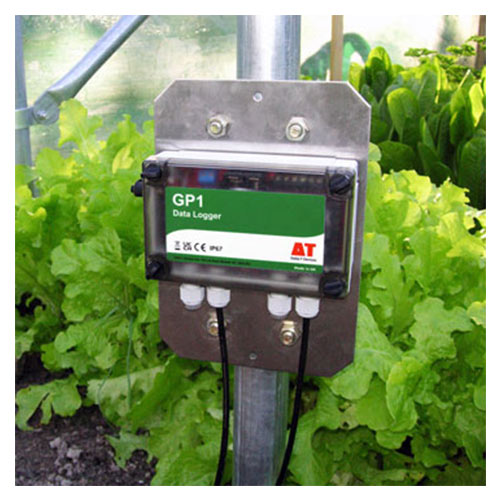

用途：GP1數據采集器是一款小型數據采集器，具有2個差分模擬電壓通道，2個10k熱敏電阻通道，2個計數通道，1個WET傳感器通道，并且有繼電器用來控制繼電器開關。具有易于使用、功能多、兼顧耐用和性能可靠等特點。配套的DeltaLINK軟件可以幫助用戶設置記錄間隔、傳感器類型、閾值、單位等其他功能。
產品特點
·高精度7通道數據采集器；
·小型繼電器用于控制；
·外殼防水等級為IP67，堅固耐用，可在野外惡劣氣候下使用；
·可存儲約60萬個讀數。
技術參數：
差分電壓通道 | 電壓精度 | ±（0.3 mV+0.01%讀數）典型在+20℃ | ±（1.6 mV+0.05%讀數）最大在-20~+60℃ | -0.2 V~+2.7 V全量程范圍內 |
土壤水分精度 | ±0.06% vol | ±0.3% vol | 使用ML3或SM150T（0~60% vol） | |
分辨率/輸入噪音 | ±0.1 mV | 讀數的有效分辨率（典型） | ||
輸入電壓范圍 | -0.2 V~+2.7 V | |||
輸入電壓極限 | -2.8 V~+3.6 V[2] | 每個輸入信號接入到數據采集器GND | ||
溫度通道 | 溫度精度 | ±0.07℃ | ±0.1℃（GP1低于30℃，讀數為-20~0℃時） | 使用10K熱敏電阻-20~+60℃[1] |
電阻精度 | 2~100kΩ讀數±0.2%（最大±0.3%） | 2~20kΩ讀數±0.5% | ||
事件計數 | 事件計數（事件6） | <50Hz，觸點閉合或 脈沖/邏輯輸入 | 邏輯低電平<1V 邏輯高電平>1.9V 事件輸入5和6最大±14V | |
事件計數（事件5） | <33kHz，脈沖/邏輯輸入。<100Hz，觸點閉合 | |||
供電 | 內置電池電量 | 典型1年（堿性） | 9V PP3電池[3] | |
外部供電 | 11~24V DC | 供電通過M8連接頭 | ||
開關傳感器供電 | 最大到120mA:>10V 如果外部供電>13.8V | 開關電池或外部供電 | ||
開關+5V基準電壓 | 5V ±0.6% | 5V ±1.6% | 開關電壓參考，最大到50mA | |
繼電器通道 | 1個繼電器 | SPST，<30V DC或<24V AC，1A復位保險絲 | 獨立ON/OFF條件 可設定ON占空比 | |
數據記錄 | 記錄頻率 | 1秒~24小時 | 用戶可設定 | |
傳感器預熱 | 多重1秒 | 用戶可設定 | ||
內置閃存 | 典型>60萬個讀數 | 非丟失性內存 | ||
通訊端口 | RS232（115K波特）/USB[4] | 通過外置 M8 連接頭或 USB 進行通訊 | ||
物理性能 | 環境 | 防水，IP67防護等級 | 4個電纜防水接頭、連接頭和外殼 | |
尺寸和重量 | 140×105×45毫米，280克 | 包括電池 | ||
工作溫度 | -20~+60℃ | |||
[1] 精度為GP1數據采集器的精度，不包含傳感器的精度。
[2] 共模抑制 (CMRR) > 66 dB（78 dB 典型值）。
[3] 2個ML3傳感器，1 秒預熱，2個10k熱敏電阻和雨量計，每小時連續記錄一次。
[4] 需要額外選購USB轉RS232適配器（訂貨編號USB-RS232）。
