系統介紹：DJ-6312A 在線區域LAI監測系統利用消光系數法，以光量子傳感器為基礎，實現植物透過輻射實時監測。并且計算得到植物冠層結構信息，如葉面積指數（LAI）。主要應用于作物長勢監測、生態評估、作物估產等應用領域。
測量原理：
該法通過測定冠層上下輻射以及與消光系數相關的參數來計算葉面積指數，前提條件是假設葉片。隨機分布和葉傾角呈橢圓分布，由Beer - Lambert定律知：
式中： LA I為葉面積指數，Qa 和Qb 分別為冠層上下部的太陽輻射，k為特定植物冠層的消光系數，一般在0.13～1.15變化，其計算公式為：
系統特點：

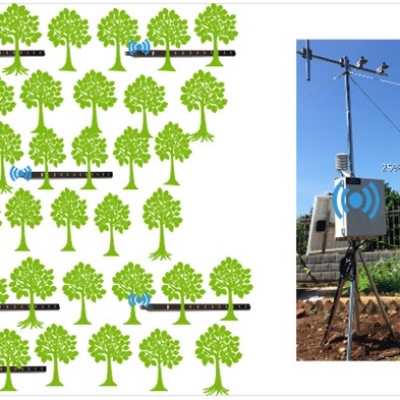

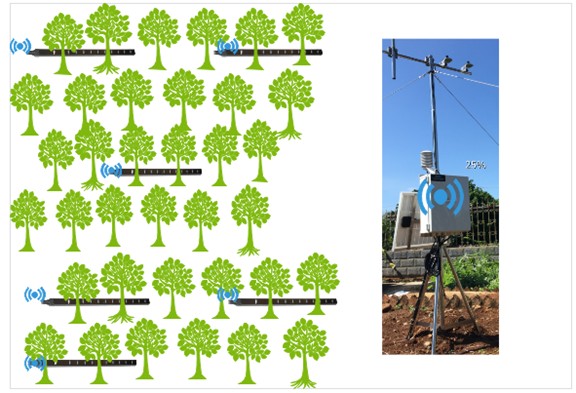

本地?zé)o線組網設計，多節點配置，實現在3km的范圍內無線組網，避免布線的困擾
可以連續監測植物指數變化
可以實現數據遠程傳輸與遠程控制
可以擴展同時監測其他指數，如NDVI ,PRI等
可以擴展同時監測氣象數據、土壤數據等
測量參數：
葉面積指數（LAI）、PAR、FVC
可擴展測量參數：
土壤水分、土壤溫度、土壤電導率、雨量、空氣溫濕度、風速風向等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR350數據采集器 | ||
模擬輸入 | 支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
|
脈沖計數 | 8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
電壓激勵終端 | 2個(VX1, VX2) | |
開關12V | 2個(SW1, SW2) | |
數字I/O | 7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。 | |
通訊端口 | USB Type C 2.0 、RS232 、RS485 | |
輸入限制 | -100 to +2500 mV | |
模擬電壓精確度 | 注：精度規格不包括傳感器或測量影響 0℃至40℃時，±(0.04%的測量值+偏移量) 40℃to +70℃時，±(0.1%的測量值+偏移量) | |
ADC | 24位 | |
供電 | 16~32V（充電輸入，最大充電電流1.1A）直接供電12V | |
實時時鐘精度 | 每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通訊協議 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大掃描頻率 | 10Hz | |
CPU驅動/程序內存 | 50MB | |
內部存儲 | 50M內存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作溫度 | -40° 到+70°C（標準）； | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
SQ-100X-SS光量子傳感器 | ||
測量參數 | 光合有效輻射 |
|
工作電壓 | 自供電 | |
電流 | / | |
輸出范圍 | 0-250mV | |
靈敏度 | 0.1 mV*umol m?2*s?1 | |
校準因子 | 10 umol m?2*s?1/mV | |
校準不確定度 | ±5 % | |
測量重復性 | 小于 0.5 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2500 umol m?2*s?1 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 370 至 650nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | -0.04%每℃ | |
操作環境 | -10 至 60 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 90 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
SQ-301X-SS線性光量子傳感器 | ||
測量參數 | 光合有效輻射 |
|
工作電壓 | 自供電 | |
校準輸出范圍 | 0-250mV | |
靈敏度 | 0.1 mV*umol m?2*s?1 | |
校準不確定度 | ±5 % | |
測量重復性 | 小于 0.5 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2500 umol m?2*s?1 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 370 至 650nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | -0.04%每℃ | |
操作環境 | -10 至 60 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器尺寸 | 長616.4mm,高13.6mm,寬16.5mm | |
傳感器重量 | 310 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
